堆焊衬板的耐磨原理

KNM60堆焊衬板堆焊层显微硬度,衬板堆焊后各部位的硬度如下表，从表中可以看出堆焊层的硬度值比母材明显提高。

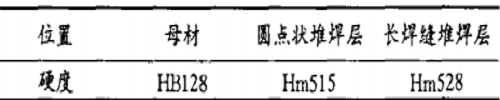

衬板堆焊后的硬度

下图为圆点状堆焊层显微硬度压痕(左上角是堆焊层，右下角为母材)。从图中棱形的大小可以直观地看到，堆焊层的硬度明显比母材的硬度高。堆焊层硬度高的主要原因是：堆焊层的碳和合金元素含量均高于母材，由于合金元素使“C”曲线右移，而形成高硬度的合金马氏体和合金渗碳体组织，使堆焊层的硬度显著提高。同时，残余奥氏体可赋予堆焊层承受一定冲击的能力

 通过以上的实验，可得出如下结论：

(1) KNM60堆焊衬板采用埋弧自动堆焊技术可以获得性能优良的圆点状堆焊层；

(2) 堆焊层的硬度明显比母材的硬度高，从而使衬板堆焊后的耐磨性能大大地提高；

(3) 堆焊衬板有效地延长了使用寿命；

(4) 堆焊耐磨钢板能够进行切割，焊接，弯曲等加工方式，加工方便。
