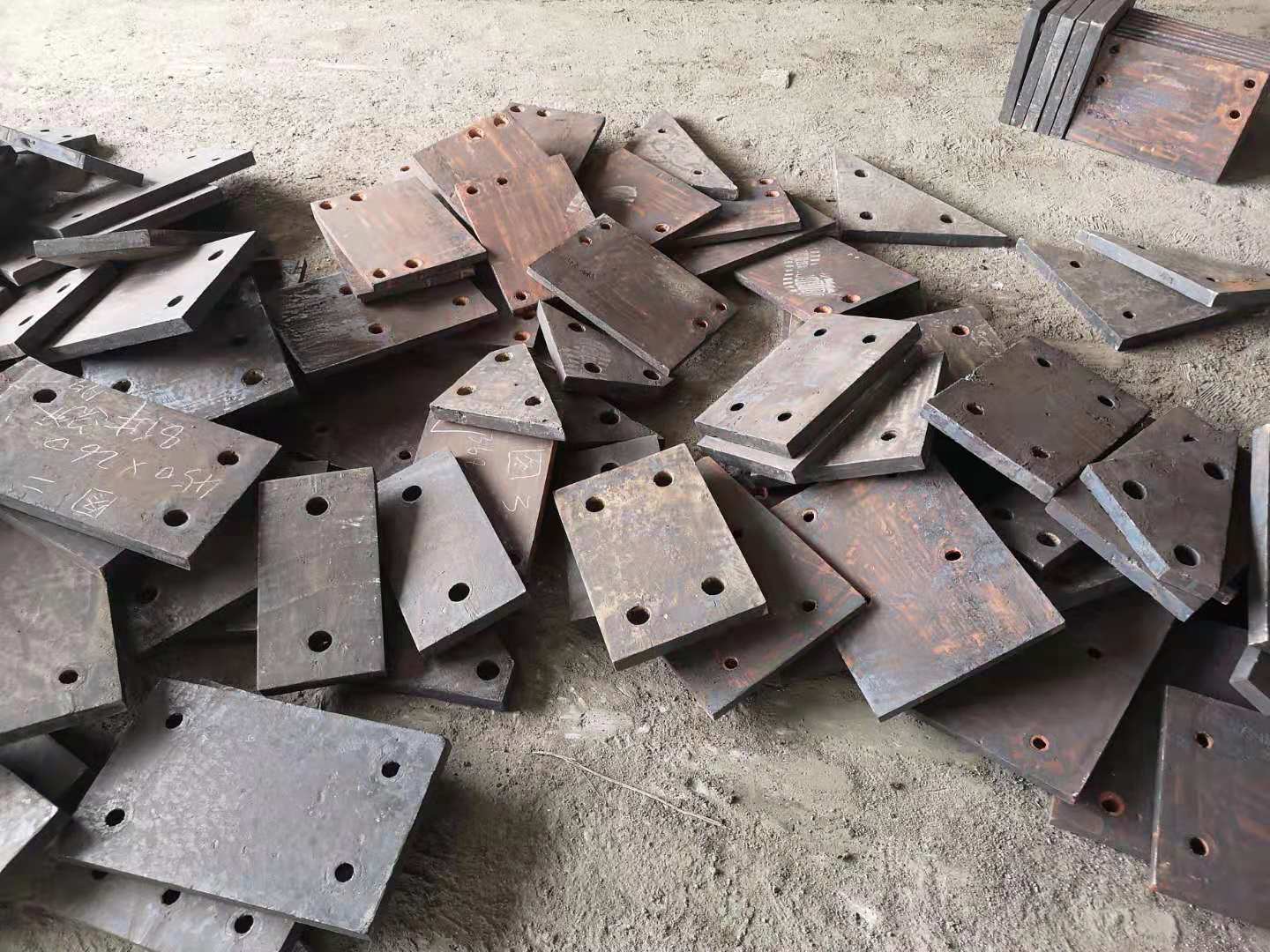

KmBTCr26耐磨衬板的性能

    ①KmBTCr26耐磨衬板的硬度：在铸态时为50～54HRC，退火后为38～43HRC，淬火后为60—67HRCo硬度随碳含量变化而变化，低碳时韧性好而硬度低，适用于冲击载荷较大的工况条件；高碳时硬度也稍高，适用于冲击载荷较小的工况条件，表现出良好的耐磨性。

    ②KmBTCr26耐磨衬板密度为7.6～7.7g/cm3。其线收缩率为1.8%～2.0%．体收缩率为7.5%～8.0%，在1400度时流动性为300～500mm。

    综上可知，根据KmBTCr26耐磨衬板的性能特点，合理制定熔炼工艺，以满足基体组织要求。热处理是获得合格KmBTCr26耐磨衬板的必要手段·因此制定合理的热处理工艺显得十分重要。
