NM450耐磨板淬透裂纹原因

NM450耐磨板为了保证耐磨性，一般需要完全淬透，表面和心部都要获得马氏体组织。然而，耐磨板的表面和中心的组织转变不是同时进行的，淬火时表面冷得快，先发生奥氏体向马氏体转变，等表层马氏体转变已完成时，中心才开始发生马氏体转变。由于马氏体比体积大，最终形成的组织应力在表面形成拉应力，心部形成压应力。同时由于冷却的不同时性，热应力则是表面压应力，心部拉应力。当耐磨板的截面尺寸为( 25 - 40) mm x (25一40) mm时，与组织应力相比，热应力较小，二者受加之后，表面仍为拉应力，心部仍为压应力。当表面的切向拉应力比轴向应力大，且超过该区域的断裂强度时，则形成纵向裂纹。

图（1）合格的NM450耐磨板是无裂纹的

横向裂纹有什么特征? 裂纹产生于心部，以放射状向周围扩展。这类裂纹多数发生在未淬透的NM450耐磨板上。在淬硬与未淬硬的交界处形成应力峰值，裂纹起源于此处。形成这类裂纹的内应力特征都是NM450耐磨板表面受压应力，离表面一段距离变为拉应力，其最大拉应力峰值是轴向应力。大型冶金轧辊淬火处理过程中极易出现这类裂纹。

由以上信息可以看出，NM450耐磨板的裂纹是因为其淬透工艺不完善造成的，合格的NM450耐磨板是没有裂纹的，当然有裂纹的耐磨板也不影响用于各种物料磨损的耐磨衬板。

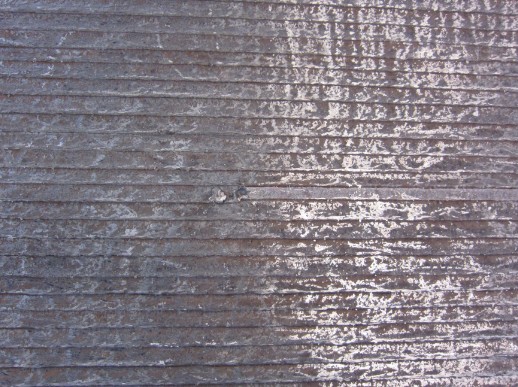

图（2）并不是所有的耐磨板的裂纹都是有害的，堆焊耐磨板的裂纹是正作用，释放了应力
