耐磨衬板磨损失效分析

耐磨衬板磨损是一种表面损伤行为。发生相互作用的摩擦副在作用过程中，其表面 的形貌、成分、结构和性能等都随时间的延长而发生变化，次表面由于载荷和摩擦热的作用，其组织也会发生变化，同时，不断的摩擦使零件表面磨损增加并产生磨屑。因此对耐磨衬板做磨损失效分析并不断改进是非常重要的，磨损失效分析可根据以下三方面内容：

(1)磨损表面形貌分析。磨损零件的表面形貌是磨损失效分析中的第一个直 接资料。它代表了零件在一定工况条件下，设备运转的状态，也代表了磨损的 发生发展过程。

1)宏观分析。可以通过放大镜观察，实物显微镜观察等，得到磨损表面的 宏观特征，初步判定失效的模式。

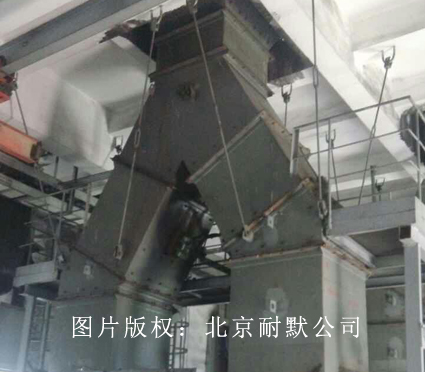

图（1）下料斗内衬耐磨衬板增加使用寿命

2）微观分析。利用扫描电子显微镜对磨损表面形貌进行微观分析，可以观 察到许多宏观分析所不能观察到的细节，对确定磨损发生过程和磨屑形成过程 十分重要。

(2）磨损亚表层分析。磨损表面下相当厚的一层金属，在磨损过程中会发生 重要变化，这就成为判断磨损发生过程的重要依据之一。

在磨损过程中，磨损零件亚表层发生的变化主要有下列三方面：

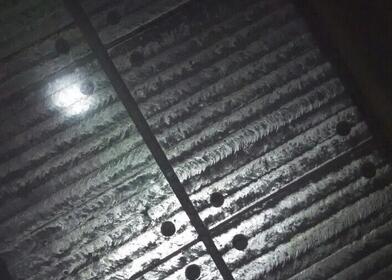

图（2）复合耐磨衬板使用一年后表面磨损情况

1)冷加工变形硬化，且硬化程度比常规的冷作硬化要强烈得多；

2)由于摩擦热、变形热等的影响，亚表层可观察到金属组织的回火、回复 再结晶、相变、非晶态层等；

3)可以观察到裂纹的形成部位，裂纹的增殖、扩展情况及磨损碎片的产生和剥落过程，为磨损理论研究提供重要的实验依据
