贝氏体组织对合金衬板性能的影响

钢铁在热处理过程中的转变主要有二类∶

1. 在较高温度范围的转变是扩散型的，即通过单个原子的独立无规则运动，改变组织结构，其转变产物称之为珠光体，强度低，塑性好;

2. 钢从高温激冷到低温（Ms温度以下）的转变是切变型的。即原子阵列式地规则移动，不发生扩散，其转变产物称为马氏体，它具有高强度，但很脆，一般通过回火进行调质;

介于上述二者之间，在中间温度范围的转变;以其发现者贝茵（Bain）命名称为贝氏体相变，具有贝氏体组织的钢叫贝氏体钢。要获得高屈服强度、高韧性、高加工硬化能力、高耐磨性的贝氏体组织，钢的含碳量应控制在0.75%左右，等温转变温度不能高于330℃。

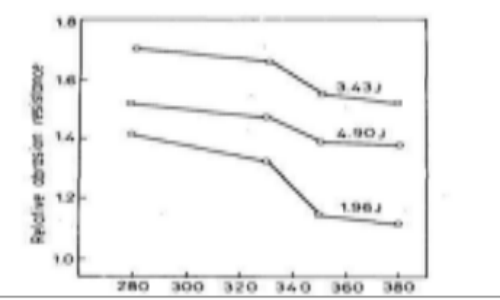

不同冲击能量作用下贝氏体组织耐磨性与等温温度的关系

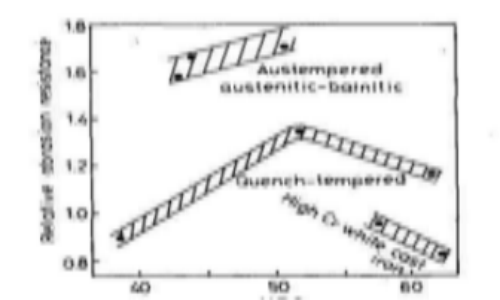

                                                    贝氏体组织及其淬回火组织冲击磨损耐磨性与其原始硬度关系

KNM60合金衬板的合金耐磨层的化学成分中碳含量达0.65～0.75%，铬含量高达25～40%，其金相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56～65，碳化铬的硬度为HV1400～1800，具有贝氏体组织，有很高的屈服强度、韧性与加工硬化能力，在高应力二体磨损及高能量冲击磨料磨损条件下耐磨性十分优异，是抵抗强烈冲击等高应力磨料磨损的理想材料。
