Mn13耐磨衬板

Mn13耐磨衬板具有高的抗拉强度、塑性和韧性以及无磁性，即使零件磨损到很薄， 仍能承受较大的冲击载荷而不致破裂，可用于铸造各种耐冲击的磨损件， 如球磨机衬板、挖掘机斗齿、破碎机牙板等。一般用于结构简单， 要求以耐磨为主的低冲击铸件，如衬板、齿板、破碎壁、轧臼壁、辊套和铲齿。高锰耐磨钢是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。

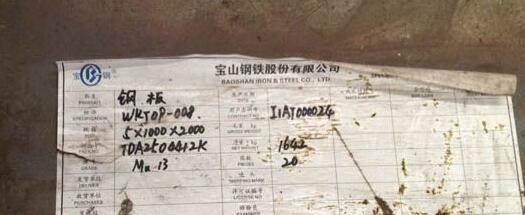

图（1）宝钢生产的Mn13耐磨衬板

Mn13耐磨衬板最大的特点有两个：

一是外来冲击越大，其自身表层耐磨性越高；

二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。

Mn13耐磨衬板扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。传统使用的高络铸铁仅仅对移动磨损有较好的耐磨性。Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。

图（2）Mn13高锰钢耐磨衬板材质单

为了使Mn13耐磨衬板钢得到良好纯奥氏体组织，必须进行“水韧处理”。水韧处理是淬火处理的操作，其方法是把钢加热至临界点温度以上(约1000—1100℃)保温一段时间，使钢中碳化物能全部溶解到奥氏体中去，然后迅速浸淬于水中冷却。由于冷却速度非常快，碳化物来不及从奥氏体中析出，因而保持了均匀的奥氏体状态。

Mn13耐磨衬板的原始硬度与45号钢(正火)相近，约为HB180～220。当Mn13钢受到强大的冲击时．表面层硬度迅速提高到HB450～550，这种加工硬化层能够达到0．3mm。因此有很高的耐磨性，而其心部仍保持原有的韧性。当硬化层受到外力磨损脱落后还可以产生新的硬化层。
